Введение инверторного фильтра EMI:
- Номинальный ток: 6 ~ 2000A
- Шпилька или клеммник необязательно

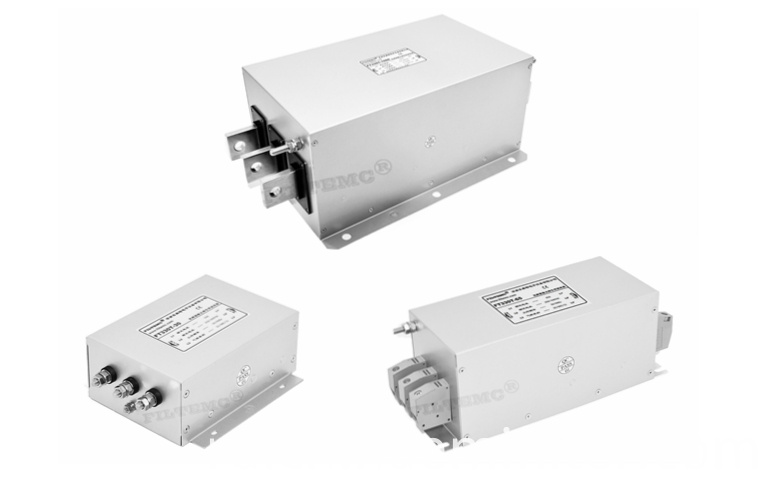

- Серия FT330T - это фильтры общего назначения, подходящие для большинства марок инверторов.
- Могут быть настроены в соответствии с реальным вмешательством
- ситуация на рабочем месте клиента
- Типичные области применения:
- Инверторы и преобразователи, сервопривод
- Источник переменного тока и другое промышленное оборудование с длинными кабелями
Особенности и преимущества
- Номинальный ток: 6 ~ 2000A
- Шпилька или клеммник необязательно
- Серия FT330T - это фильтры общего назначения, подходящие для большинства
- марка инвертора
- Могут быть настроены в соответствии с реальным вмешательством
- ситуация на рабочем месте клиента
- Серия FT330T разработана в соответствии с частотными характеристиками помех, создаваемых инвертором.
- вывод, когда он работает в направлении нагрузки.
- Эффективно решить нагрузку нагрева, шума и других нештатных ситуаций в случае преобразователей частоты
- при соединении с длинными кабелями двигателя можно добиться лучшего эффекта, если использовать реактор.
- Эффективно контролируйте синфазные помехи вдоль кабеля, чтобы защитить нагрузку и увеличить срок ее службы.
- Доступны версии с сенсорным экраном для соответствия высоким требованиям безопасности некоторых специальных
- Приложения.
- Медные стержневые клеммы применяются для версий выше 250А, чтобы идти в ногу с международным стандартом, легко и
- безопасное соединение.
- Варианты высоковольтного напряжения 520 В или 690 В опционально.


1. Хранение фильтров EMI:
- Фильтры линии электропитания постоянного тока нельзя оставлять на солнце или под дождем; их следует хранить на складе с хорошей вентиляцией, температура окружающей среды от -30 ℃ до + 65 ℃, самая высокая относительная влажность воздуха ниже чем 90%, и не вызывает коррозии жидкость или газ.
2. Установка фильтров EMI Power:
- Фильтры помех RFI должны быть установлены на входе питания, а линия внутри корпуса должна быть как можно короче, чтобы уменьшить излучаемые помехи.
- Линии входа и выхода фильтров Инвертора не пересекаются и не связаны строкой.
- Убедитесь, что монтажный фланец полностью заземлен, и заземляющий кабель должен быть как можно короче, если фильтры подключены к другому оборудованию.
- Если клемма является шпилькой, пожалуйста, используйте два гаечных ключа, чтобы закрепить гайку винта при подключении, чтобы избежать вращения шпильки и, таким образом, вызвать изменения во внутренней цепи и, как следствие, привести к искрению фильтров, короткому замыканию, поломке или ухудшению эффекта фильтрации.
- Сначала используйте гаечный ключ1, чтобы закрепить гайку винта возле металлического корпуса, затем используйте гаечный ключ2, чтобы затянуть гайку винта спереди (как показано на рисунке 1), в противном случае клеммы могут быть повреждены.
- Примените то же самое для соединения других фаз.
Запросы на образцы любого элемента каталога доступны для инженерной оценки бесплатно.
Все фильтры EMI соответствуют требованиям RoHS и имеют сертификаты CE, UL, cUL и TUV.
Все процедуры контроля качества полностью документированы и доступны для просмотра. FILTEMC соответствует ISO 9001.
